Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | MV Gewapende Kabel | Isolatie: | XLPE |
|---|---|---|---|
| Pantser: | Stalen band, stalen draad | Conductor: | Koperaluminium |
| Kernen: | Drie kernen | Standaard: | CEI, BS, IS, VDE |
| garantie: | 2 jaar | Gratis eenvoudig: | Ja |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | 6.6KV staaldraad gewapende elektrische kabel,Stalen draad gewapende elektriciteitskabel |
||
In hoogspanningsindustriële ecosystemen - van staalfabrieken tot offshore windparken - is elektrische veerkracht niet alleen cruciaal; het is ononderhandelbaar. Shanghai Shenghua Cable Group levert missie-kritieke stroombeveiliging met zijn Steel Wire Armoured (SWA) elektrische kabels, ontworpen voor 6.6kV–35kV transmissie in buiten-, ondergrondse en industriële toepassingen waar mechanische belasting, EMI en extreme temperaturen de operationele continuïteit bedreigen.
Shenghua's SWA-kabels gebruiken een zorgvuldig gelaagde architectuur om industriële gevaren te overwinnen:
Belangrijkste prestatie-indicatoren
| Parameter | 6/10 kV Kabel | 18/30 kV Kabel |
|---|---|---|
| Testspanning | 21 kV/5 min | 63 kV/5 min |
| Buigradius | 15 × diameter | 15 × diameter |
| Temperatuurbereik | -20°C tot +90°C | -20°C tot +90°C |
| Kortsluiting | 250°C (max. 5 sec) | 250°C (max. 5 sec) |
| Voldoet aan IEC 60502-2, GB/T 12706.2-2008, BS, DIN |
Industriële stroombackbones
Hernieuwbare energiegrids
Stedelijke infrastructuur
Shenghua's kabels overtreffen certificeringen:

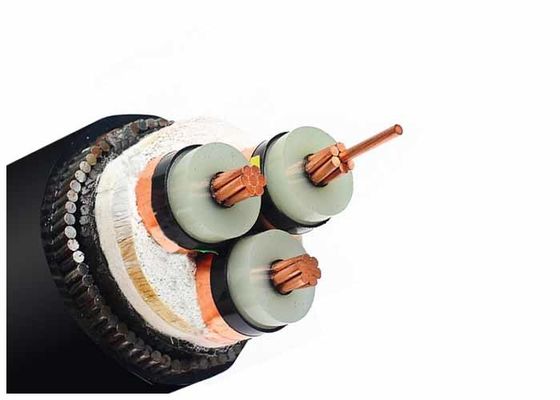

Constructie
1 ..... gestrande blanke koper
2 ..... binnenlaag van halfgeleidend materiaal
3 ..... kernisolatie van cross-linked polyethyleen
4 ..... buitenlaag van halfgeleidend materiaal
5 ..... halfgeleidende tape
6 ..... scherm van koperdraden
7 ..... Vullers strip, garen of papier
8 ..... Niet-geweven wikkeltape of vlamvertragend
9 ..... Geëxtrudeerde PVC binnenbekleding
10 .... Roestvrijstalen tape gewapend
11 .... Algemene mantel: polyvinylchloride (PVC) of FR-PVC, PE, LSOH
Toepassing
Gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties. Middenspanningsstroomkabel voor statische toepassing in de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water, in omstandigheden waar kabels niet worden blootgesteld aan zwaardere mechanische belasting en trekspanning.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
| Testspanning | 6 / 10 kV | [kV] | 21 / 5 min. |
| 12 / 20 kV | [kV] | 42 / 5 min. | |
| 18 / 30 kV | [kV] | 63 / 5 min. | |
| Temperatuurbereik | in beweging | -20°C tot +90°C | |
| vast | -20°C tot +90°C | ||
| Bedrijfstemperatuur | kortsluiting | °C | 250 |
| Kortsluitingstijd | max. | [sec] | 5 |
| Buigradius | min. | x diameter | 15 |
| Ontvlambaarheid | standaard | EN 50265-2-1 |
*) Verpakking: CUT = kabel in verschillende lengtes op trommel of haspel, mogelijk snijden op vereiste lengte
MV(6 tot 35kv) Kabeldetails
YJ: XLPE-isolatie
V: PVC-mantel
32: Staaldraadarmoring - 3 kernen
22: Staalbandarmoring - 3 kernen
72: Aluminiumdraadarmoring - 1 kern
62: Roestvrijstalen tape armoring - 1 kern
ZR: Vlamvertragend
| MV(11kv 15kv 33kv) Stroomkabel | ||
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5)kV | Aantal kernen | Doorsnede geleider (mm2) |
| xlpe isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Cu kern | ||
| YJV, N2XSY; PVC-ommantelde stroomkabel | ||
| YJV22; staalband gewapend, PVC-ommantelde stroomkabel | ||
| YJV32,YJV42; staaldraad gewapend, PVC-ommantelde stroomkabel | ||
| Al Kern | ||
| YJLV, NA2XSY; PVC-ommantelde stroomkabel | ||
| YJLV22; staalband gewapend, PVC-ommantelde stroomkabel | ||
| YJLV32,YJLV42; staaldraad gewapend, PVC-ommantelde stroomkabel | ||
Certificaat
ISO, CE, KEMA, IEC, RoHS, CCC, P3C en meer anderen op aanvraag
VERPAKKING EN VERZENDING
Alle kabels voor export zijn goed verpakt en beschermd door houten trommel of houten en stalen trommel. Het verpakkingsmateriaal is afhankelijk van het gewicht en de grootte van de kabel. Nadat de goed verpakte kabeltrommels naar de zeehaven zijn verzonden, worden ze in een 20 FT-container of 40 FT-container geladen. Alle kabeltrommels zijn stevig vastgezet met een veiligheidsgordel om ervoor te zorgen dat er geen beweging is tijdens de zeevracht. De grootte van de container wordt gekozen op basis van het gewicht van de totale geladen goederen of volgens de eis van de klant.
