Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Hoogspanningspantserde CU-kabel | Isolatie: | XLPE |
|---|---|---|---|
| Pantser: | AWA | Conductor: | met een gewicht van niet meer dan 10 kg |
| Schil: | PVC, PE, LSOH | Kernen: | Één Kern |
| Standaard: | CEI, BS, IS, VDE | garantie: | 2 jaar |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | XLPE Geïsoleerde Gewapende Elektriciteitskabel,Koperen Scherm Gewapende Elektriciteitskabel,Hoogspanning Gewapende Elektriciteitskabel |
||

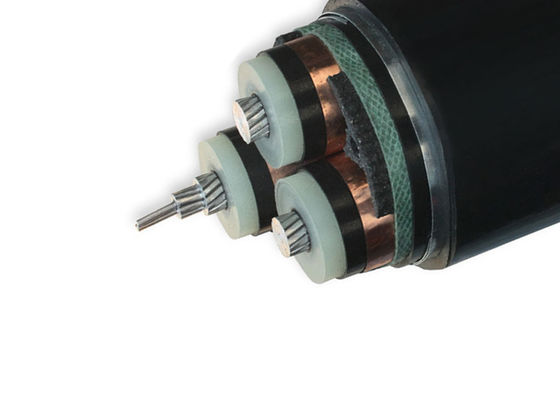

In de ruggengraat van de moderne infrastructuur, van transformatorstations tot ondergrondse elektriciteitsnetten, is betrouwbaarheid geen optie, het is een verplichting.Shanghai Shenghua Cable Group beantwoordt deze vraag met zijn geavanceerde Aluminium Armored Electrical Cable met koper scherm en XLPE isolatie., ontworpen voor hoogspannings (11kV-33kV) stroomoverdracht in de meest uitdagende omgevingen.
Robuuste constructie voor extreme omstandigheden:
Onovertroffen prestatiemeters:
Kosteneffectieve levensduur:
Ondergrondse elektriciteitsnetten: Verzorgde staalband (YJV22/YJLV22) varianten voor stedelijke substations
Shenghua's kabels voldoen aan:
Hoogspanningsverzorgingskabel
YJ: XLPE-isolatie
V: PVC-mantel
32:Blokken van staaldraad3
22Blokken van ijzer of van staal
72: Aluminiumdraadverzorging1 kern
62: roestvrijstalen bandverzorging1 kern
ZR: vlamwerend
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
| MV ((11kv 15kv 33kv) Stroomkabel | ||
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Nummer van de kern | De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern | ||
| YJV, N2XSY;PVC-omhulde stroomkabel | ||
| YJV22;plastiekband,PVC bedekte stroomkabel | ||
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel | ||
| Al Core | ||
| YJLV, NA2XSY; PVC-omhulde stroomkabel | ||
| YJLV22;plastiekband,PVC bedekte stroomkabel | ||
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel |
||
Toepassing:
a. gebruikt in transformatorstations, schakelblokken, in elektriciteitscentrales en industriële installaties.in kabelkanalen, in water, onder omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
b. Om de effecten van externe inslagen te vermijden, wordt de aanhangende halfgeleidende laag tussen geleider en isolatie geëxtrudeerd, samen met een concentrische koperen geleider,zorgt voor beperking van het elektrisch veld en weerstand tegen gedeeltelijke ontladingen.
c. vanwege de zeer lage dielectriciteitsverliesfactor, die gedurende de gehele levensduur constant blijft, en vanwege de uitstekende isolatie eigenschappen van XLPE-materiaal,met een diameter van niet meer dan 20 mm,, heeft de kabel een hoge betrouwbaarheid.
Bouw
| Leider: | Cu-ronde aluminium, met meerdere draden in strengen samengeperst (RM), klasse 2 overeenkomstig HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Interne scherm: | met een diameter van niet meer dan 50 mm, |
| Isolatie: | XLPE (cross-linked polyethyleen, recent merk: PE-X) verbinding DIX 8 acc. tot HRN HD 620 S1 ili 2XI1 acc. tot DIN VDE 0207 dio 22 |
| Externe scherm: | met een breedte van niet meer dan 30 mm, |
| Conductor scherm: | koperen band in een tegenhelix |
| Voller: | met een breedte van niet meer dan 30 mm |
| Verpakking: | niet-geweven band of vlamvertrager of waterdicht |
| Inwendige bekleding: | Extrudeerd PVC |
| - Het harnas. | Aluminiumdraad |
| Algemene omhulsel | polyvinylchloride (PVC) of FR-PVC, PE, LSOH |
| Kleur van de omhulsel | Zwart, rood of op maat |
Technische parameter
| Naam: dwarsdoorsnede van de geleider | Strengen nr./dia. van dirigent | Isolatiedikte | Inwendige manteldikte | Dia. van pantserdraad | Dikte van de omhulsel | Ongeveer. |
Bij benadering. Gewicht |
Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 uur per dag.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
Verpakking en verzending
Alle kabel voor uitvoer wordt goed verpakt en beschermd door een houten trommel of een houten en stalen trommel.Na de goed verpakte kabelvaten naar de zeehaven gestuurdAlle kabels zijn stevig bevestigd door een veiligheidsgordel om te zorgen dat er geen beweging is tijdens het zeevrachtvervoer.De grootte van de container wordt gekozen op basis van het gewicht van de totale geladen goederen of volgens de eisen van de klant.
Onze diensten
* Wij zijn de grootste fabrikant van elektrische draden en stroomkabels in China en hebben meer dan 20 jaar productie- en marketingervaring.
* We accepteren OEM. De kabel grootte en materiaal zijn aangepast.Ur eigen logo en eigen ontwerp zijn welkom.
* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
Verbintenis tot na-service
1We zullen elke klant, elke samenwerking van harte koesteren.
2Gratis pre-sales service. We zullen het beste voorstel voor elke klant.
3We bieden u gratis relatieve productoperatie, onderhoudstips en installatie inbedrijfstelling.
technische adviesdiensten bij het aangaan van samenwerkingsverbanden met opdrachtgevers.
4Onze producten worden gegarandeerd door PICC ((People's Insurance Company of China).We zullen gratis onderhoud en debugging binnen 12 maanden na installatie bieden (behalve voor verkeerd gebruik).
5We garanderen dat uw problemen binnen 24 uur opgelost worden in Shanghai, 72 uur voor andere districten.
6. 24 uur hotline telefonische dienst. Wij zullen professionele persoon benoemen om uw vraag tijdig te beantwoorden.
We geloven altijd dat kwaliteit de levenslijn is, service is laissez-passer, wat ons dichter en strakker zal maken.
