Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Product Model: | AL/XLPE/STA-kabel | Conductor: | Aluminium |
|---|---|---|---|
| Isolatie: | XLPE | Pantsermateriaal: | Staalband |
| Kernen: | 3 kernen | Materiaal van de omhulsel: | PVC, PE, LSOH |
| certificaat: | KEMA, typetoets | Standaard: | CEI, BS, IS, VDE |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | 3x300 SQMM staalband pantserkabel,De gepantserde kabel van de staalband,YJLV22 Stalen band gewapende kabel |
||

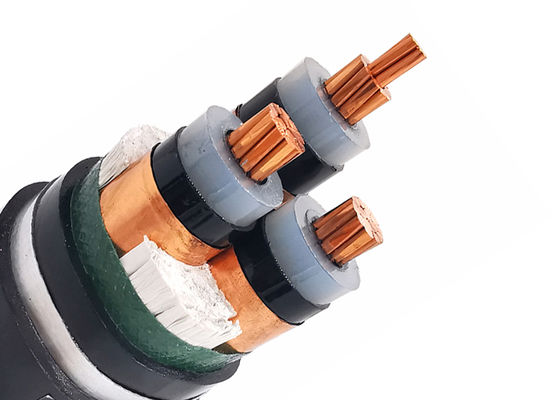

In industriële omgevingen met hoge risico's van staalfabrieken tot ondergrondse elektriciteitsnetten heeft elektrische betrouwbaarheid een directe invloed op de continuïteit en veiligheid van de werking.De Shanghai Shenghua Cable Group ontwikkelt een missie-kritische veerkracht met haar YJLV22 3x300 Steel Tape Armored (STA) kabel., met aluminiumgeleiders, XLPE-isolatie en drievoudige beschermde bescherming voor de energieoverdracht van 35 kV onder extreme omstandigheden.
Shenghua's STA harnaskabels gebruiken een nauwkeurig ingedierte architectuur om industriële gevaren te overwinnen:
| Parameter | YJLV22 3x300 Specificatie | Voordeel voor de industrie |
|---|---|---|
| Voltagebepaling | 3.6kV 35kV (U)m=40,5 kV) | Ondersteunt HV-onderstations en hernieuwbare netwerken |
| Stroombelasting | 630A+ (grond, omgeving bij 90°C) | 30% hogere capaciteit ten opzichte van standaard PVC-kabels |
| Buigradius. | 15 × kabeldiameter | Gemakkelijker installeren in overvolle leidingen |
| Testspanning | 63 kV/5min (IEC 60502) | Overschrijdt de veiligheidsmarges voor foutvertrouwen |
| Temperatuurbereik | -20°C tot +90°C (vast) | Ononderbroken exploitatie van Arctische mijnen tot woestijnzonneparken |
Bouw
AL/XLPE/STA/PVC gewapende elektrische kabel
- Ronde, blote aluminiumkern met strenger volgens IEC 60228
- Binnenste halfgeleidende laag
- Kernisolatie XLPE
- Kleurcode volgens HD 308 S2
- Buitenste halfgeleidende laag
- Halfgeleidende tape
- Koperen plakband.
- Filler.
- PVC-inwendige behuizing
- galvaniseerde banden van staal
- PVC-buitenmantel (rood of zwart)
Codenaam:
YJ: XLPE-isolatie
L: Aluminiumgeleider
V: PVC-mantel
32:Blokken van staaldraad3
22Blokken van ijzer of van staal
72: Aluminiumdraadverzorging1 kern
62: roestvrijstalen bandverzorging1 kern
ZR: vlamwerend
Toepassing
Gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35 kV en lager.
Hoog- en middenspanningsstroomkabel voor statische toepassing op de grond, binnen en buiten faciliteiten, buiten, in kabelkanalen, in water,in omstandigheden waarin kabels niet worden blootgesteld aan zware mechanische spanningen en trekspanningen.
In vergelijking met PVC-geïsoleerde stroomkabel heeft xlpe-stroomkabel niet alleen de kenmerken van uitstekende elektriciteit, mechanisme, warmte en verouderingsbestandheid,omgevingsbestendige en chemisch corrosiebestendige, maar ook eenvoudige structuur, licht gewicht, geen beperking door het leggen van de druppel en hoge temperatuur voor langdurig werk.
| MV ((11kv 15kv 33kv) Stroomkabel | ||
| Model en beschrijving Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Nummer van de kern | De oppervlakte van de doorsnede van de geleider ((mm2) |
| xlpe-isolatie | 1 kern 3 kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 |
| Cu-kern | ||
| YJV, N2XSY;PVC-omhulde stroomkabel | ||
| YJV22;plastiekband,PVC bedekte stroomkabel | ||
| YJV32, YJV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel | ||
| Al Core | ||
| YJLV, NA2XSY; PVC-omhulde stroomkabel | ||
| YJLV22;plastiekband,PVC bedekte stroomkabel | ||
| YJLV32, YJLV42; stalen draad voorzien van een pantser, PVC-omhulde stroomkabel | ||
Standaard
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Maximale geleidertemperatuur: onder normale (90 oC), noodsituatie (130 oC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 15 x kabel O.D voor een enkele kern
12 x kabel O.D. voor multi-core
| Testspanning | 6 / 10 kV | [kV] | 21 / 5 minuten. |
| 12 / 20 kV | [kV] | 42 / 5 minuten. | |
| 18 / 30 kV | [kV] | 63 / 5 minuten. | |
| Temperatuurbereik | in beweging | -5°C tot +70°C | |
| vaste | -20°C tot +70°C | ||
| Werktemperatuur | kortsluiting | °C | 250 |
| Kortsluittijd | Max. | [sec] | 5 |
| Buigradius | Min. | x diameter | 15 |
| Ontvlambaarheid | standaard | EN 60332-1-2 |
Certificaat
ISO,CE, KEMA,IEC, RoHS, CCC, P3C en nog veel meer op verzoek
Onze diensten
* Wij zijn de grootste fabrikant van elektrische draden en stroomkabels in China en hebben meer dan 20 jaar productie- en marketingervaring.
* We accepteren OEM. De kabel grootte en materiaal zijn aangepast.Ur eigen logo en eigen ontwerp zijn welkom.
* Stuur ons een vraag voor meer producten info en we zullen u feedback geven in 12 uur.
Veelgestelde vragen
1Verzending: door zee of door de lucht wegens zwaar gewicht. Monsters worden verzonden door DHL, Fedex. enz.
2Betaling: we accepteren T/T, L/C, kies gewoon wat je wilt
3Leveringstermijn: in het algemeen 7~10 werkdagen na ontvangst van de aanbetaling.
4. MOQ: Over het algemeen is onze MOQ 1000 meter. monsters onder de 20 centimeter kunnen vrij worden geleverd.
