Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Modelnaam: | Gepantserde stroomkabel | Type geleider: | met een gewicht van niet meer dan 10 kg |
|---|---|---|---|
| Afmeting: | 6 tot 1000 m2 | kern nr.: | 1 |
| Isolatie: | PVC | Schedekleur: | Zwart of op maat |
| Normen: | CEI/BS/ZIJN/VDE | garantie: | Twee jaar |
| bedrijf: | de groep shenghua | Merk: | Sh Kabel |
| Markeren: | Enkeladerige gewapende elektrische kabel,1kV gewapende elektrische kabel,Roestvrijstalen band gewapende kabel |
||

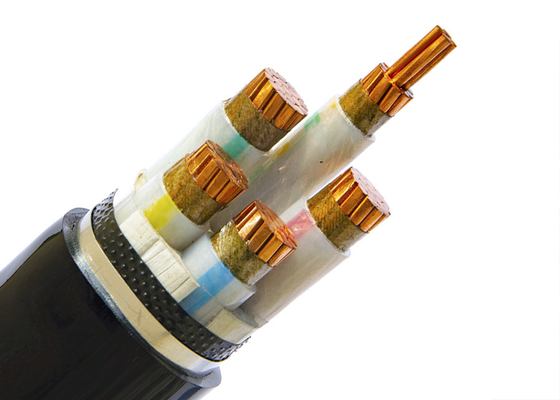

Geef uw projecten meer kracht met de 4-aderige 1KV gewapende oplossing van Shenghua Cable: Waar duurzaamheid en betrouwbaarheid samenkomen
In een tijdperk dat veerkrachtige en milieubewuste infrastructuur vereist, komt Shanghai Shenghua Cable (Group) Co., Ltd. naar voren als een wereldleider in geavanceerde elektrische oplossingen. Onze 4-aderige 1KV staaldraad gewapende (SWA) kabel combineert militaire bescherming met milieu-innovatie - ontworpen voor kritieke stroomoverdracht- en distributienetwerken wereldwijd.
Drie-laags verdedigingssysteem
Gecertificeerde wereldwijde naleving
Voldoen aan:
Toegepast in omgevingen met hoge inzet:
Constructie
Geleider: Gegloeide koperen geleider volgens IEC 60228
≤6mm2 massief (klasse 1) of geslagen (klasse 2)
＞6mm2 geslagen (klasse 2)
Flexibele geleider (klasse 5) optioneel.
Isolatie: XLPE (verknopt polyethyleen) beoordeeld op 75℃
Metalen scherm optioneel: Koperen tape of koperdraad vlechtwerk optioneel
Gewapend optioneel: :Aluminiumdraad of roestvrijstalen tape voor enkelladerkabel, Staaldraad of staalband voor meeraderige kabel
Mantel: PVC of FR-PVC type ST2 volgens IEC 60502, zwart of rood of maatwerk
Toepassingen
Dit product is van toepassing op de vaste routing in het stroomdistributienetwerk of de industriële apparatuur met een nominale frequentiespanning van 1 kV en lager.
Voor het leggen binnen en buiten. Kan een bepaalde trekkracht tijdens de installatie weerstaan, maar geen externe mechanische krachten.
Toepassingsstandaard: IEC/BS/UL/GB-normen
Normen
Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 0,6/1kV Laagspanning
Maximale geleidertemperatuur: onder normale (75 ℃), nood- (130 ℃) of kortsluitingsomstandigheden van niet meer dan 5 s (160 ℃).
Min. omgevingstemperatuur 0 OC, na installatie en alleen wanneer de kabel zich in een vaste positie bevindt
Min. buigradius: 20 x kabel OD voor enkellader zonder pantser
15 x kabel OD voor meeraderig zonder pantser
15 x kabel OD voor enkellader met pantser
12 x kabel OD voor meeraderig met pantser
Certificaten
ISO, CE, KEMA, IEC, RoHS, CCC, P3C en meer op aanvraag
Technische parameter
| Nom. Dwarsdoorsnede van geleider | Draden nr./Dia. Van geleider | Isolatiedikte | Binnencoatingsdikte | Staalbanddikte | Manteldikte | Ca. OD | Ca. Gewicht | Max. DC-weerstand van geleider (20 ℃) | Testspanning AC | Stroomsterkte | ||
| mm2 | st/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | In de lucht (A) | In de grond (A) | |
| 1 × 25 | 7/2.14 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 14.0 | 442 | 0.727 | 3.5 | 120 | 155 | |
| 1 × 35 | 7/2.52 | 0.9 | 1.0 | 2 × 0.2 | 1.8 | 15.0 | 547 | 0.524 | 3.5 | 150 | 185 | |
| 1 × 50 | 10/2.52 | 1.0 | 1.0 | 2 × 0.2 | 1.8 | 17.0 | 688 | 0.387 | 3.5 | 180 | 220 | |
| 1 × 70 | 14/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 18.0 | 895 | 0.268 | 3.5 | 230 | 270 | |
| 1 × 95 | 19/2.52 | 1.1 | 1.0 | 2 × 0.2 | 1.8 | 20.0 | 1125 | 0.193 | 3.5 | 285 | 320 | |
| 1 × 120 | 24/2.52 | 1.2 | 1.0 | 2 × 0.2 | 1.8 | 22.0 | 1358 | 0.153 | 3.5 | 335 | 365 | |
| 1 × 150 | 30/2.52 | 1.4 | 1.0 | 2 × 0.2 | 1.8 | 23.0 | 1649 | 0.124 | 3.5 | 385 | 410 | |
| 1 × 185 | 37/2.52 | 1.6 | 1.0 | 2 × 0.5 | 1.8 | 25.0 | 1984 | 0.0991 | 3.5 | 450 | 465 | |
| 1 × 240 | 48/2.52 | 1.7 | 1.0 | 2 × 0.5 | 1.8 | 28.0 | 2489 | 0.0754 | 3.5 | 535 | 540 | |
| 1 × 300 | 61/2.52 | 1.8 | 1.0 | 2 × 0.5 | 1.9 | 30.0 | 3036 | 0.0601 | 3.5 | 620 | 610 | |
| 1 × 400 | 61/2.97 | 2.0 | 1.2 | 2 × 0.2 | 2.1 | 35.0 | 4230 | 0.0470 | 3.5 | 720 | 695 | |
| 1 × 500 | 61/3.23 | 2.2 | 1.2 | 2 × 0.2 | 2.2 | 39.0 | 5194 | 0.0366 | 3.5 | 835 | 780 | |
| 1 × 630 | 61/3.50 | 2.4 | 1.2 | 2 × 0.2 | 2.4 | 45.0 | 6504 | 0.0283 | 3.5 | 960 | 880 | |
VERPAKKING EN VERZENDING
We zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens de bestelling. Het halen van de deadline is altijd de topprioriteit, aangezien elke vertraging in de levering van de kabel kan bijdragen aan een algehele projectvertraging en kostenoverruns.
Kabel wordt geleverd in houten haspels, golfkartonnen dozen en spoelen. Kabeleinden zijn afgedicht met BOPP zelfklevende tape en niet-hygroscopische afdichtingsdoppen om de kabeleinden tegen vocht te beschermen. De vereiste markering wordt met een weerbestendig materiaal op de buitenkant van de trommel afgedrukt, afhankelijk van de eisen van de klant.
