Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Modeltype: | CU/XLPE/SWA/PVC-kabel | Nominale spanning: | 1kv |
|---|---|---|---|
| Isolatie: | XLPE | Conductor: | CU, koper |
| Pantser: | SWA, gewapende met staaldraad | Grootte: | 1 ~ 630 mm2 |
| Kernen: | 4 kern | Materiaal van de omhulsel: | PVC, PE, LSOH |
| Normen: | CEI/BS/ZIJN/VDE | Garantie: | 2 jaar |
| gratis monster: | Avalideerbaar | bedrijf: | de groep shenghua |
| Merken: | Sh Kabel | ||
| Markeren: | gepantserde machtskabel,Gepantserde Elektrische Kabel |
||

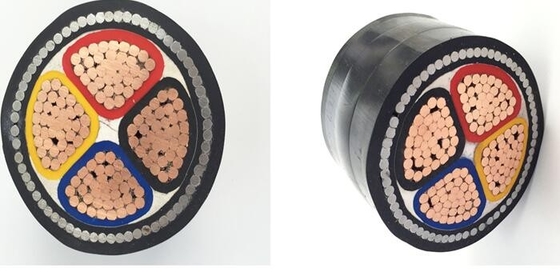

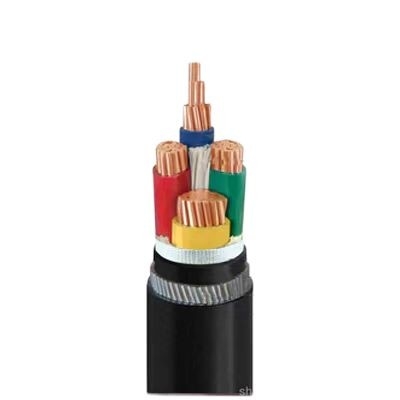

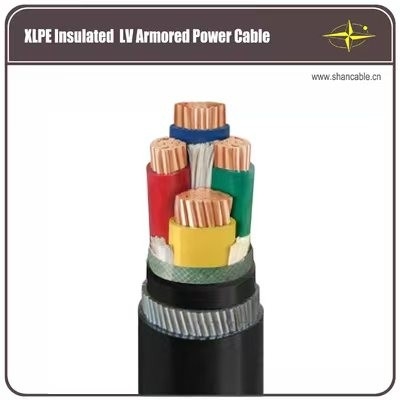

Bouw
| Conductor | Compacte koperen geleider, klasse 2 volgens IEC 60228 |
| Circulaire vaste koperen geleider, klasse 1 volgens IEC 60228 | |
| Isolatie | XLPE ((verwant polyethyleen) |
| Füllstof | PP-vuller |
| Verpakkingsband | niet-geweven |
| Inwendige bekleding | Extrudeerd PVC |
| Armour | Stalen draad |
| Algemene omhulsel |
Termitenbestendige PVC |
Toepassingen
Gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35 kV en lager.De xlpe-stroomkabel heeft niet alleen de kenmerken van uitstekende elektriciteit, mechanisme,
warmte- en verouderingsbestand, stressbestand en chemisch corrosiebestand, maar ook eenvoudig
structuur, lichtgewicht, geen beperking door het leggen van de druppel en hoge temperatuur voor langdurig werk.
Normen
Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoalsBS,DIN en ICEA op verzoek
Technische gegevens
Nominale spanning: 0,6/1kV
Maximale geleidertemperatuur: onder de normale (90°C), noodgevallen (130°C) of kortsluiting van niet meer dan 5 s (250°C) voorwaarden.
Min. Omgevingstemperatuur.0°C, na installatie en alleen wanneer de kabel in een vaste positie is
Min. buigradius: 20 x kabel O.D. voor niet-gorderde enkelkernkabels
15 x kabel O.D. voor eenkern-pantserde kabels
15 x kabel O.D. voor niet-verzorgde meerkernkabels
12 x kabel O.D. voor multi-core pantserkabel
Specificaties
| Naam: dwarsdoorsnede van de geleider |
Strengen Nee, van dirigent. |
Isolatiedikte | Inwendige bedekkingsdikte | Dia. van pantserdraad | Dikte van de omhulsel | Ongeveer. |
Bij benadering. Gewicht |
Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 uur per dag.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.
De naleving van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en de overschrijding van de kosten.
De kabel wordt geleverd in houten rollen, golfkartonnen dozen en spoelen.
zelfklevende tape en niet-hygroscopische afdichtingskappen om de kabelhoeken tegen vocht te beschermen.
De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal.
volgens de eisen van de klant.
