Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Conductor: | Aluminiumgeleider, Cl.2 volgens IEC 60228 | Isolatie: | XLPE (cross-linked polyethyleen) met een waarde van 90 OC |
|---|---|---|---|
| Voordeel: | Corrosiebestendigheid | Spanning: | Middelspanning |
| Werktemperatuur: | 90 graden | Schil: | PVC of FR-PVC type ST2 volgens IEC 60502, zwart |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | Corrosiebestendigheid XLPE-kabel,Shenghua Kabel XLPE Geïsoleerde Kabel,15kV XLPE Geïsoleerde Kabel |
||

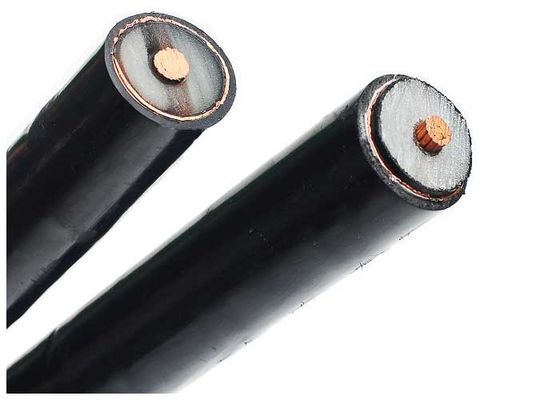

Middenspannings XLPE geïsoleerde stroomkabel 8.7/15kV Corrosiebestendigheid
In industrieën waar betrouwbaarheid van de stroomvoorziening en de levensduur van de infrastructuur cruciaal zijn, levert Shanghai Shenghua Cable Group - gerangschikt onder de beste kabelproducenten van China met export naar meer dan 30 landen - technische excellentie met zijn 8.7/15kV XLPE geïsoleerde stroomkabels. Ontworpen voor middenspannings toepassingen, combineren deze kabels geavanceerde corrosiebestendigheid, ongeëvenaarde thermische stabiliteit en naleving van wereldwijde normen, waardoor ze de ruggengraat vormen van robuuste stroomdistributienetwerken.
Shenghua's kabels maken gebruik van precisietechniek om barre omgevingen te overwinnen:
Dit ontwerp verlengt de levensduur tot meer dan 50 jaar in petrochemische fabrieken, kustgebieden en mijnbouwactiviteiten.
Shenghua houdt zich aan strenge internationale benchmarks:
Energienetwerken: Ondergrondse distributienetwerken met directe begravingsmogelijkheid
Technische Specificaties: Prestaties Gekwantificeerd
Geleider (mm²)
| Isolatiedikte (mm) | Max. DC Weerstand (Ω/km) | Stroomsterkte (A) | 3 × 120 |
|---|---|---|---|
| 24/2.52 | 3.8 | 30.5 | 3 × 240 |
| 48/2.52 | 3.8 | 30.5 | 3 × 400 |
| 61/2.97 | 3.8 | 485 (Lucht) / 440 (Grond) | Hogere doorsneden (bijv. 400mm²) ondersteunen substations of zware industrieën die 485A belasting vereisen. |
Waarom kiezen voor Shenghua Cable Group?
Deze kabel wordt gebruikt voor vaste installaties, zoals distributienetwerken of industriële installaties. Hij kan worden geïnstalleerd in kabelgoten, sleuven of direct in de aarde worden begraven.
XLPE Geïsoleerde Stroomkabel Constructie
Geleiderscherm: Halfgeleider
Isolatie: XLPE (cross-linked polyethyleen) beoordeeld op 90 OC
Isolatiescherm: Halfgeleider
Scherm: Koperen tape
Mantel: PVC of FR-PVC type ST2 tot IEC 60502, zwart
XLPE Geïsoleerde Stroomkabel Normen
Internationaal: IEC 60502-2, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 alleen voor ZR-YJV)
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 8.7/15kV
Maximale Geleider Temperatuur: onder normale (90 OC), nood (130OC) of kortsluiting niet meer dan 5 s (250℃) omstandigheden.
Min. Omgevingstemperatuur 0 OC, na installatie en alleen wanneer de kabel zich in een vaste positie bevindt
Min. Buigradius: 20 x kabel OD voor enkele ader
15 x kabel OD voor meeraderig
Certificaten
CE, RoHS, KEMA en meer andere op aanvraag
Commerciële items: MOQ: 200m
Betalingsvoorwaarden: 30% T/T voor productie, 70% T/T voor levering
Verpakking: Houten ijzeren trommel
XLPE Geïsoleerde Stroomkabel Specificaties
Nom. Doorsnede van geleider
| Draden Nr./Dia. Van Geleider | Isolatiedikte | Manteldikte | Ca. Buiten Diameter | Ca. |
Gewicht Max. D.C Weerstand van Geleider (20 ℃) |
Testspanning A.C | Stroomsterkte | mm2 | |
| st/mm | mm | (mm) | (mm) | kg/km | Ω /km | kV/5min | In lucht (A) | In grond(A) | 3 × 25 |
| 7/2.14 | 4.5 | 3.8 | 46.0 | 2072 | 1.2 | 30.5 | 485 | 100 | 3 × 35 |
| 7/2.52 | 4.5 | 3.8 | 48.0 | 2334 | 0.868 | 30.5 | 485 | 120 | 3 × 50 |
| 10/2.52 | 4.5 | 3.8 | 51.0 | 2598 | 0.641 | 30.5 | 485 | 140 | 3 × 70 |
| 14/2.52 | 4.5 | 3.8 | 55.0 | 2895 | 0.443 | 30.5 | 485 | 3 × 95 | 3 × 95 |
| 19/2.52 | 4.5 | 3.8 | 58.0 | 3462 | 0.32 | 30.5 | 485 | 210 | 3 × 120 |
| 24/2.52 | 4.5 | 3.8 | 61.0 | 3888 | 0.253 | 30.5 | 485 | 3 × 150 | 3 × 150 |
| 30/2.52 | 4.5 | 3.8 | 64.0 | 4416 | 0.206 | 30.5 | 485 | 260 | 3 × 185 |
| 37/2.52 | 4.5 | 3.8 | 68.0 | 4935 | 0.164 | 30.5 | 485 | 300 | 3 × 240 |
| 48/2.52 | 4.5 | 3.8 | 73.0 | 5712 | 0.125 | 30.5 | 485 | 345 | 3 × 300 |
| 61/2.52 | 4.5 | 3.8 | 77.0 | 6577 | 0. 1 | 30.5 | 485 | 390 | 3 × 400 |
| 61/2.97 | 4.5 | 3.8 | 86.0 | 8081 | 0.0778 | 30.5 | 485 | 440 | |
