Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Modeltype: | 4 kernen staaldraad gewapende kabel | Nominale spanning: | 0.6/1kv |
|---|---|---|---|
| Isolatie: | XLPE | Conductor: | met een gewicht van niet meer dan 10 kg |
| Pantser: | staaldraad | Maten: | 1 ~ 630 mm2 |
| Kernen: | 4 kern | Materiaal van de omhulsel: | PVC, PE, LSOH |
| Normen: | CEI/BS/ZIJN/VDE | garantie: | 2 jaar |
| Gratis monster: | Avalideerbaar | bedrijf: | de groep shenghua |
| Merken: | Sh Kabel | ||
| Markeren: | XLPE pantserde elektrische kabel,4 Kernen Gepantserde elektrische kabel,Stalen draad gewapende elektriciteitskabel |
||

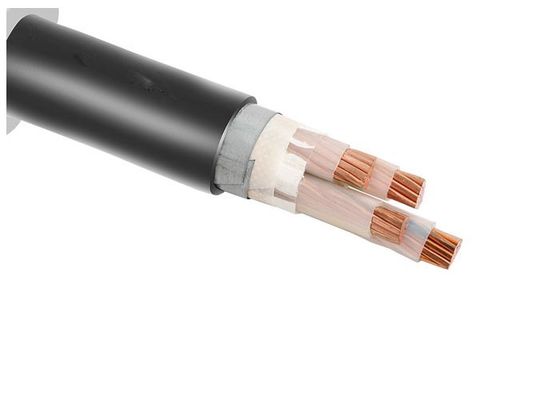

In kritieke infrastructuur van metro netwerken tot industriële installaties is de elektrische veerkracht niet te onderhandelen.Shanghai Shenghua Cable Group maakt gebruik van meer dan 35 jaar technische expertise om 4-Core Steel Wire Armored (SWA) kabels te leveren die bestand zijn tegen verpletterende belastingen, blootstelling aan chemische stoffen en extreme temperaturen, terwijl een onberispelijke stroomoverdracht tot 35 kV wordt gewaarborgd
Militaire bescherming.
Ontworpen voor extreme omstandigheden.
Naleving en veiligheid op de eerste plaats
Met meer dan 10 productiebasen in China en export naar meer dan 30 landen combineert Shenghua schaal met precisie:
Toepassingen: wordt gebruikt voor elektriciteitstransmissie- en distributielijnen met een nominale spanning van 35 kV en lager.De xlpe-stroomkabel heeft niet alleen de kenmerken van uitstekende elektriciteit, mechanisme,
warmte- en verouderingsbestendige, stressbestendige en chemisch corrosiebestendige, maar ook eenvoudig
structuur, licht gewicht, geen beperking door het leggen van de druppel en hoge temperatuur voor langdurig werk.
Normen: Internationaal: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Bouw:
| Conductor | Compacte koperen geleider, klasse 2 volgens IEC 60228 |
| Circulaire vaste koperen geleider, klasse 1 volgens IEC 60228 | |
| Isolatie | XLPE ((verwant polyethyleen) |
| Füllstof | PP-vuller |
| Verpakkingsband | niet-geweven |
| Inwendige bekleding | Extrudeerd PVC |
| Armour | Stalen draad |
| Algemene omhulsel |
Termitenbestendige PVC |
Technische gegevens
Nominale spanning: 0,6/1kV
Maximale geleidertemperatuur: onder normale (90°C), nood (130°C) of kortsluitingsomstandigheden niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0°C, na installatie en alleen wanneer de kabel in een vaste positie is
Min. buigradius: 20 x kabel O.D. voor enkelkernkabelen zonder pantser
15 x kabel O.D. voor eenkern-pantserde kabels
15 x kabel O.D. voor niet-gewapende meerkernkabels
12 x kabel O.D. voor meerkerntankkabels
Specificaties:
| Naam: dwarsdoorsnede van de geleider |
Strengen Nee, van dirigent. |
Isolatiedikte | Inwendige bedekkingsdikte | Dia. van pantserdraad | Dikte van de omhulsel | Ongeveer. |
Bij benadering. Gewicht |
Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 uur per dag.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Wij zijn in staat om te voldoen aan de meest strikte leveringsschema's volgens per bestelling.
De naleving van de deadline heeft altijd de hoogste prioriteit, aangezien elke vertraging bij de levering van kabels kan bijdragen tot de algemene vertraging van het project en de overschrijding van de kosten.
De kabel wordt geleverd in houten rollen, golfkartonnen dozen en spoelen.
zelfklevende tape en niet-hygroscopische afdichtingskappen om de kabelhoeken tegen vocht te beschermen.
De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal.
volgens de eisen van de klant.
