Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2

CHINA Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2 leverancier
Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2 leverancier Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2 leverancier

Grote Afbeelding :  Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2

Productdetails:

Plaats van herkomst: Shanghai, China
Merknaam: SHANCABLE
Certificering: ASTM A475, BS 183:1972
Modelnummer: GSW

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 0.5KM
Prijs: 0.10-10.99USD/m
Verpakking Details: Houten of stalen trommels
Levertijd: 10 dagen of langer
Betalingscondities: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Levering vermogen: 1000km per Maand
Contact
Gedetailleerde productomschrijving
Conductor: Gelast staal Gebied in dwarsdoorsnede: 16.41~765.99mm²
Toepassing: Kabel van ACSR (overhoofd). Isolatie: - Nee.
Schil: - Nee. Modelnummer: GSW
Type: Hoogspanning bedrijf: de groep shenghua
Merken: Sh Kabel
Markeren:

Aluminiumleider Steel Reinforced

,

GSW Aluminium Geleidingsdraad Staal Versterkt

GSW Aluminium Geleider Staal Versterkt Anti-Extrusie 16,41 mm² - 765,99 mm²

 Engineering Grid Resilience: Shanghai Shenghua’s GSW ACSR Geleiders voor Extreme Omgevingen​​

In hoogspanningsnetwerken die bergen, kustlijnen en woestijnen doorkruisen, bepaalt ​​geleiderduurzaamheid de netstabiliteit​​. Traditionele kabels bezwijken onder ijsbelasting, corrosie en mechanische spanning—wat kostbare uitval veroorzaakt. ​​Shanghai Shenghua Power Group Cable​​ pakt dit aan met zijn ​​GSW ACSR (Gegalvaniseerde Stalen Draad Aluminium Geleider Staal Versterkt)​​, ontworpen om ongeëvenaarde sterkte, corrosiebestendigheid en anti-extrusieprestaties te leveren voor bovengrondse lijnen waar falen geen optie is.

​​Triple-Layer Engineering Excellence​​

  1. ​​High-Strength Core​​:

    • Gegalvaniseerde stalen draad (GSW) kern bereikt ​​treksterkte tot 1.620 MPa​​ (Zeer Hoge Kwaliteit), presteert beter dan standaard ACSR met 20% en is bestand tegen vervorming door ijs-/windbelasting

    • ​​Anti-extrusie ontwerp​​: Zinkcoating (185–290 g/m²) voorkomt galvanische corrosie in kust-/industriële zones, waardoor de levensduur wordt verlengd tot 50+ jaar

  2. ​​Optimized Conductivity​​:

    • Aluminium strengen (16,41–765,99 mm²) zorgen voor ​​lage DC-weerstand​​ (bijv. 0,0334 Ω/km voor 996,2 mm²), waardoor energieverlies met 3,2 GWh/jaar per 100 km lijn wordt verminderd in vergelijking met conventionele ontwerpen

  3. ​​Mechanical Resilience​​:

    • ​​Twist resistance​​: Bestand tegen 10–16 volledige 360° twists (per ASTM A475), cruciaal voor trillingsdemping in winderige corridors

    • ​​Sub-zero flexibility​​: Werkt bij ​​-40°C tot 200°C​​, met voorverwarming die installatie in Arctische omgevingen mogelijk maakt

​​Certified for Global Power Grids​​

Shenghua’s GSW ACSR voldoet aan:

  • ​​ASTM A475/A231​​: Geteste treksterkte en zinkhechting

  • ​​IEC 61089 & BS EN 50183​​: Corrosiebestendigheid en vermoeidheidstests

  • ​​DIN 48204​​: Gecertificeerd voor Europese UHV-projecten (380kV+ transmissie)

​​Technische specificaties: Shenghua GSW ACSR-bereik​​

​​Draadconfiguratie​​ ​​Diameter (mm)​​ ​​Treksterkte (MPa)​​ ​​Gewicht (kg/km)​​ ​​Belangrijkste toepassingen​​
7/4.78 14.29 155.7 kN (Extra Hoog) 991 Bergcorridors
19/4.50 22.22 248.2 kN (Hoog) 2,352 Kustnetwerken
37/4.55 31.75 721.5 kN (Zeer Hoog) 4,833 Woestijn HV-lijnen

Drie sterktegraden: Algemeen (1.290–1.620 MPa), Hoog (1.380–1.590 MPa), Zeer Hoog (1.520–1.620 MPa)


​​Kritische toepassingen​​

  • ​​Extreme Weersomstandigheden​​: 19/3.81mm GSW ACSR (259.3 kN sterkte) ondersteunt overspanningen van 500 m in Himalaya-ijsgebieden

  • ​​Kustnetwerken​​: 7/3.05mm zinklaag (215 g/m²) bestand tegen zoutnevel in Zuidoost-Aziatische netwerken

  • ​​Integratie van hernieuwbare energie​​: 37/4.09mm geleiders (581.8 kN) verbinden 1 GW offshore windparken met 0,0406 Ω/km efficiëntie

​​Waarom Shenghua wereldwijde transmissieprojecten domineert​​

  • ​​30+ jaar expertise​​: Leverde 15.000 km+ GSW ACSR voor China’s West-East Power Project

  • ​​Rigoureus testen​​: Interne laboratoria valideren ijsbelastingbestendigheid (-30°C), trillingsvermoeidheid (50M+ cycli) en kruipweerstand

  • ​​Duurzame productie​​: Zinkrecyclingprocessen verminderen de milieu-impact met 40%



Specificaties


Het product gegalvaniseerde stalen draad (GSW) wordt gebruikt voor de kern van ACSR (Aluminium Geleider Staal Versterkt) geleider. Als toonaangevende onderneming in deze industrie heeft de door Shenghua geproduceerde GSW uitstekende mechanische eigenschappen, de beste kwaliteit van de coating en een mooie oppervlakteconditie.






 Diameter(mm)

Treksterkte(Mpa)

Gewicht van Zink(g/m2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230


3.00~3.50

1290~1550

245


3.50~4.25

1290~1520

260


4.25~4.75

1290~1520

275


4.75~5.50

1290~1520

290








Intensiteitsniveau Draaddiameter Min. Trek Min. Spanning met 1% Min. Rek Min. Aantal 360° Diameter van Testen


Sterkte Rek Percentage Wanneer L=250 twists
Mandril

mm
mpa mpa %


multiple

>1.24~2.25 1340 1170 3.0
16
1

>2.25~2.75 1310 1140 3.0
16
1

>2.75~3.00 1310 1140 3.5
16
1
Algemeen >3.00~3.50 1290 1100 3.5
14
1

>3.50~4.25 1290 1100 4.0
12
1

>4.25~4.75 1290 1100 4.0
12
1

>4.75~5.50 1290 1100 4.0
12
1

>1.24~2.25 1450 1310 2.5
16
3

>2.25~2.75 1410 1280 2.5
16
3

>2.75~3.00 1410 1280 3.0
16
4
Hoog >3.00~3.50 1410 1240 3.0
14
4

>3.50~4.25 1380 1170 3.0
12
4

>4.25~4.75 1380 1170 3.0
12
4

>4.75~5.50 1380 1170 3.0
12
4

>1.24~2.25 1620 1450 2.0
14
4

>2.25~2.75 1590 1410 2.0
14
4

>2.75~3.00 1590 1410 2.5
12




5
Zeer Hoog >3.00~3.50 1550 1380 2.5
12
5

>3.50~4.25 1520 1340 2.5
10
5

>4.25~4.75 1520 1340 2.5
10
5

>4.75~5.50 1520 1270 2.5
10
5








GEGALVANISEERDE STALEN DRAAD/GSW





ASTM A475
Aantal Draden Geschatte Draaddia. Siemens Hoog Extra Hoog Geschat Gewicht
/Dia.

Martin Grade Sterktegraad Sterktegraad

Inch mm kN kN kN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.040 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1/4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.040 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.70 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833

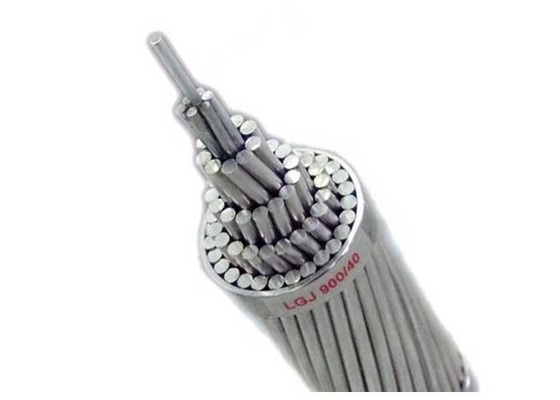

Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2 0

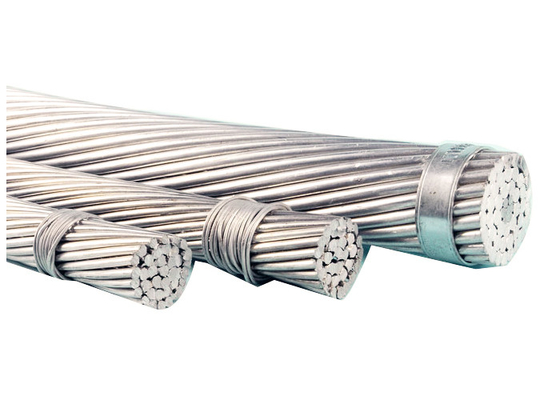

Shenghua Group Kabel GSW Aluminium geleider staal versterkt anti-extrusie 16.41mm2 - 765.99mm2 1

label:

Luchtlijnleider,

transmissieleider,

naakte luchtleiders
