| Nominale spanning: | 5.8/10 kV of 6.35/11 kV | Type geleider: | Stranded conductor (klasse 2) |
|---|---|---|---|
| Kernmerk: | Nummer of kleurstreep | Gevelmarkering: | Inktdrukken of embossing |
| De lengte van de trommel: | 500 m of op verzoek | Buitenschedekleur: | Zwart of op maat |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | 3 kern XLPE geïsoleerde voedingskabel,Geïsoleerde voedingskabel met één kern XLPE,N2XSY XLPE geïsoleerde voedingskabel |
||

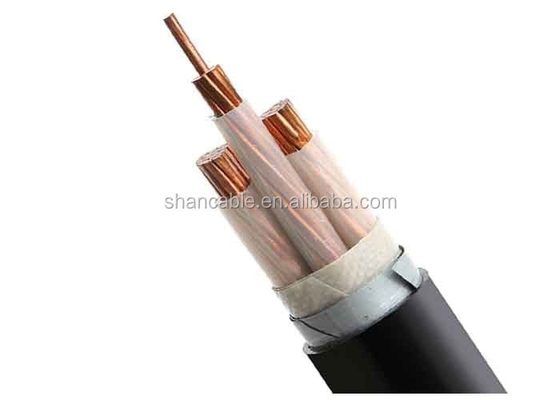

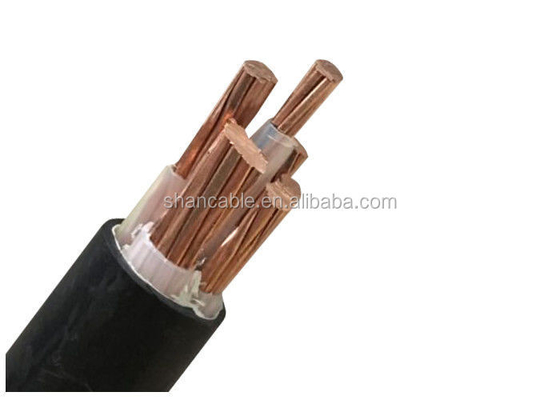

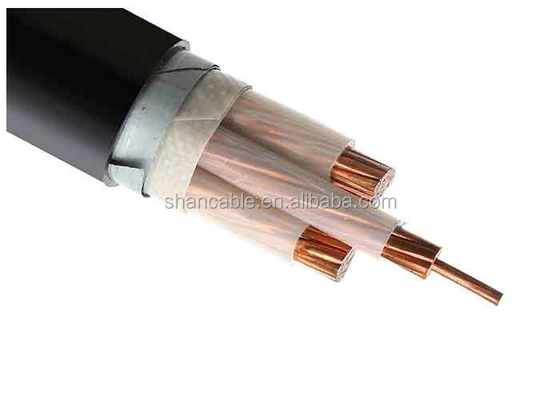

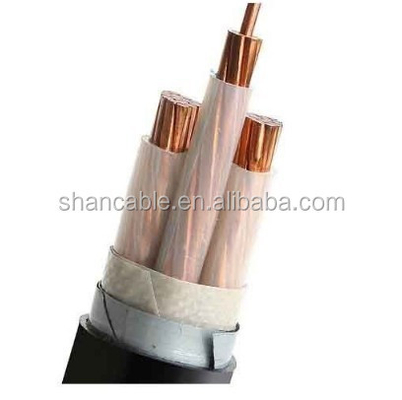

Middenspanning XLPE Geïsoleerde voedingskabel Single Core / 3 Core Koperen geleider XLPE Geïsoleerde kabel N2XSY
XLPE-geïsoleerde elektriciteitskabelconstructie:
| Conductor | Koperen geleider volgens IEC 60228, klasse 2 |
| cirkelvormige geleider | |
| Isolatie | XLPE (cross-linked polyethyleen) bij 90°C, vele kleuren optioneel |
| Metalen scherm optioneel | koperen band of koperdraad, optioneel |
| Schil | PVC of FR-PVC type ST2 tot IEC 60502, zwart of rood of op maat |
Technische parameter:
| Naam: dwarsdoorsnede van de geleider | Strengen nr./dia. van dirigent | Isolatiedikte | Dikte van de omhulsel | Ongeveer. | Ongeveer.Gewicht | Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 uur per dag.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 uur per dag.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Advies voor het bestellen
Nominale spanning
Toepassingsnorm: IEC/BS/UL/GB
Aantal kernen
Grootte en constructie van de geleider
Typ van isolatie
Als er een pantser is, het type en het materiaal van het pantser.
De noodzaak van een schede
Lengte van de kabel en verpakking
Andere vereiste
Technische gegevens
Nominale spanning 5,8/10 kV of 6,35/11 kV Laagspanning
Maximale geleidertemperatuur: onder normale (90°C), nood (130°C) of kortsluiting
meer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor één kern zonder pantser
15 x kabel O.D. voor multi-core zonder pantser
15 x kabel O.D. voor één kern met pantser
12 x kabel O.D. voor multi core met pantser
Normen:
Internationaal: IEC 60502, IEC 60228, (IEC 60332-3 alleen voor FR-type)
China: GB/T 12706, (GB/T 18380-3 alleen voor FR-type)
Andere normen zoals BS, DIN, VDE en ICEA op aanvraag
Installatie
1De installatietemperatuur mag niet hoger zijn dan 20°C. Indien de omgevingstemperatuur lager is dan 0°C, moet de kabel voorverwarmd worden.
2De buigradius van de kabel mag niet minder zijn dan 8 keer.
Verpakking en verzending:
We zijn in staat om te voldoen aan de strengste leveringsschema's volgens per bestelling.De naleving van de deadline is altijd de hoogste prioriteit, aangezien elke vertraging in de levering van kabel kan bijdragen tot de algemene vertraging van het project en de kostenoverschrijding.
De kabel wordt geleverd in houten rollen, gegolfde dozen en spoelen.De vereiste markering moet op de buitenzijde van de trommel worden afgedrukt met een weerbestendig materiaal volgens de eisen van de klant..
