| Standaard: | GB/T 12706.1-2008、GB/T 19666-2005 | Kleur: | Zwart |
|---|---|---|---|
| Spanning: | AC 50Hz | Nominale spanning: | 0.6/1kv |
| Werktemperatuur: | ≤90℃ | bedrijf: | de groep shenghua |
| Merken: | Sh Kabel | ||
| Markeren: | 32Amp type 1 aan type - kabel 2,TUV type 1 aan type - kabel 2,het Laden van 32Amp Ev Kabel |
||
Beschrijving:
6/10kv XLPE Geïsoleerde kabels
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO

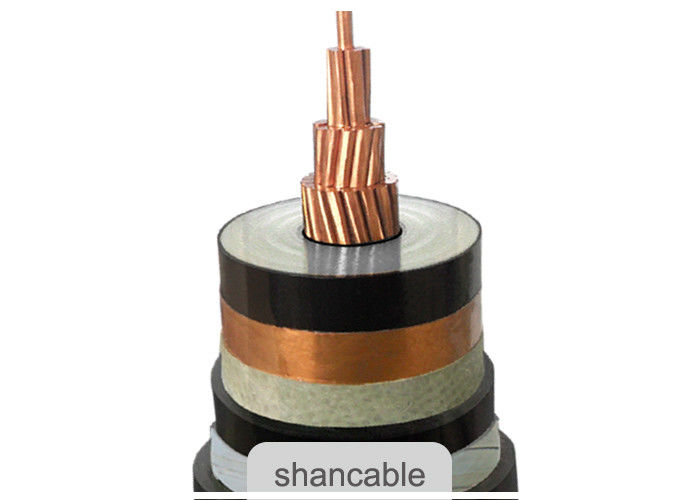

Bouwwerk
Leider: Compacte koperen geleider met strengen, Cl.2 volgens IEC 60228
Gecombineerd met een elektrische band:
Isolatie: XLPE ((verwant polyethyleen) bij 90 °C
Isolatiescherm: halfgeleider
Scherm: Koperband
Behuizing: PVC type ST2 tot IEC 60502, zwart
Opmerking:Isolatie kleur volgens de normen of de eisen van de klant
Toepassingen
Voor binnen- en buiteninstallatie: kan tijdens de installatie een zekere tractie dragen, maar niet door externe mechanische krachten.
Normen
Internationaal: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 6/10kv
Maximale geleidertemperatuur: onder normale (90 °C), noodsituatie (130 °C) of kortsluiting niet langer dan 5 s (250 °C).
Min. Omgevingstemperatuur.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0 °C
Min. Buigradius: enkelkernkabel 20 ((d+D) ± 5%
Multicore-kabel 15 ((d+D) ± 5%
Certificaten
CE, RoHS, CCC, KEMA en meer op aanvraag
Technische specificaties
| Naam: dwarsdoorsnede van de geleider | Strengen nr./dia. van dirigent | Isolatiedikte | Dikte van de omhulsel | Ongeveer. | Bij benadering. Gewicht |
Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 uur per dag.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 uur per dag.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
De bovenstaande productspecificaties, afmetingen en structuren kunnen worden gewijzigd als gevolg van technologische vooruitgang.
