Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Spanning: | 0,38/0,66 | Fase: | 16 mm2 tot en met 185 mm2 |
|---|---|---|---|
| Conducotor: | Flexibel Koper | Insualtion: | Rubber |
| in de schede gestoken: | Rookarm, halogeenarm | Screnn: | Koperdraad van de hersenen |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | Shanghai Shenghua Cable MCDP,Shenghua MCDP Rubber Sheathed Cable |
||

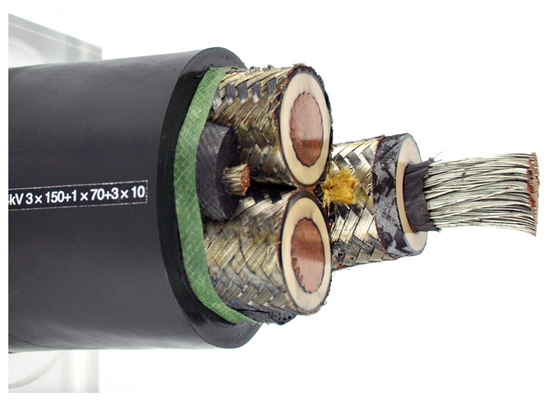

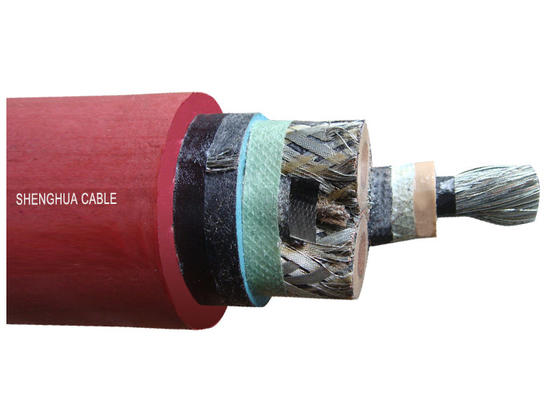

MCDP Rubber Sheathed Cable, Low Smoke Zero Halogen Kabel 0.38 / 0.66 KV
In mijnbouw- en tunnelomgevingen geven traditionele kabels dodelijk waterstofchloride en dioxines vrij tijdens branden, wat bijdraagt aan 60% van de brandgerelateerde sterfgevallen
. In combinatie met mechanische belasting van graafmachines en temperaturen onder nul, veroorzaken kabelstoringen kostbare uitvaltijd en veiligheidsovertredingen. Shanghai Shenghua Power Group Cable pakt deze uitdagingen aan met zijn MCDP Low Smoke Zero Halogen (LSZH) Rubber Sheathed Cables, ontworpen om levensreddende toxiciteitsreductie, arctische flexibiliteit en vlamvertragende betrouwbaarheid te leveren voor 0,38/0,66KV tot 6/10KV mijnbouwapparatuur
Eliminatie van giftige dampen:
Bestand tegen extreme omstandigheden:
Hoogrendements stroomoverdracht:
Shenghua's MCDP-serie voldoet aan:
| Model | Nominale spanning | Geleiderconfiguratie | LSZH-manteldikte | Temperatuurbereik |
|---|---|---|---|---|
| MCP-0.38/0.66kV | 0.38/0.66kV | 3-fase + 1 aarde + 3 besturing | 4,5 mm (16 mm²) | -40°C tot 65°C |
| MCPT-1.9/3.3kV | 1.9/3.3kV | 3-fase + 1 aarde | 6,0 mm (95 mm²) | -20°C tot 90°C |
| MYPD-3.6/6kV | 3.6/6kV | 3-fase + 1 aarde | 6,0 mm (95 mm²) | -40°C tot 90°C |
Isolatieweerstand: 350 MΩ·km (16 mm²) tot 160 MΩ·km (185 mm²) bij 20°C
Buigradius: 6× kabeldiameter (15× voor versterkte varianten zoals MCPJR-0.66/1.14kV)
Constructie:
Geleider: Flexibele klasse 5 koperen geleider
Isolatie: Rubberen mantel
Afscherming: Koperdraad vlechtwerk afscherming / Vertinde koperdraad afscherming
Mantel: Low Smoke Low Halogen Rubber
Het voordeel van Low Smoke Low Halogen Rubber
Bij brand kan het de giftige gassen verminderen en de levens van mensen beschermen
Korte introductie
1 De nominale spanning van de kabels is verdeeld in 6 klassen, namelijk 0,3/0,5 kV, 0,38/.066 kV, 1,9/3,3 kV, 3,6/6 kV, 6/10 kV.
2 Er zijn toegestane langdurige werktemperaturen van de kabelgeleider. Voor de kabel van U(M)CPT-0.66/1.14, U(M)CPJB-0.66/1.14, U(M)CPJR-0.66/1.14 en 1,9/3,3 kV, 3,6/6 kV, 6/10 kV is de temperatuur 90°C; voor de andere is deze 65°C.
3 Minimale buigradius: Voor de kabel van U (M)CPJB-0.66/1.14, U(M)CPJR-0.66/1.14 is dit 15 keer de kabeldiameter; voor de andere is dit 6 keer de kabeldiameter.
4 De aardingsdraad moet goed met de aarde worden verbonden.
5 De kabel moet worden beschermd tegen langdurige blootstelling aan zonlicht.
Geïmplementeerde standaard
1 Voor de niet-verspreidende verbrandingskabel, implementeer GB12972
2 Voor de vlamvertragende kabel, implementeer MT818
3 Voor de speciale mijnbouwkabel (met grotere doorsnede en hogere spanning), implementeer de bedrijfsstandaard.
Type en naam:
| Type | Beschrijving | Toepassing |
| MC-0.38/0.66 | Rubberen flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 0,38/0,66 kV | ||
| MCP-0.38/0.66 | Afgeschermde, rubber-ommantelde flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 0,38/0,66 kV | ||
| MCP-0.66/1.14 | Afgeschermde, rubberen flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 0,38/0,66 kV | ||
| MCPJB-0.66/1.14 | Afgeschermd, bewaking en vlechtwerk versterkt type, | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| rubberen flexibele kabel voor graafmachine | of vergelijkbare apparatuur met een nominale spanning van 0,66/1,14 kV, | |
| het kan direct worden gesleept | ||
| MCPJR-0.66/1.14 | Afgeschermd, bewaking en vlechtwerk versterkt type, | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| rubberen flexibele kabel voor graafmachine | of vergelijkbare apparatuur met een nominale spanning van 0,66/1,14 kV, | |
| het moet worden gebruikt in het beschermende kettingpaneel | ||
| MCPT-0.66/1.14 | Metalen afgeschermde rubberen flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 0,66/1,14 kV | ||
| MCP-1.9/3.3 | Afgeschermde rubberen flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 1,9/3,3 kV | ||
| MCPT-1.9/3.3 | Metalen afgeschermde rubberen flexibele kabel voor graafmachine | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| of vergelijkbare apparatuur met een nominale spanning van 1,9/3,3 kV | ||
| MCPTJ-1.9/3.3 | Metalen afgeschermd, bewakingstype, rubberen flexibele kabel voor | Als de stroomaansluiting die wordt gebruikt in de graafmachine |
| graafmachine | of vergelijkbare apparatuur met een nominale spanning van 1,9/3,3 kV | |
| MY-0.38/0.66 | Verplaatsbare rubberen flexibele kabel voor mijnbouw | Als de stroomaansluiting die wordt gebruikt in de mijnbouw |
| machine met een nominale spanning van 1,9/3,3 kV | ||
| MYP-0.38/0.66 | Verplaatsbare afgeschermde rubberen flexibele kabel voor mijnbouw | Als de stroomaansluiting die wordt gebruikt in de mijnbouw |
| machine met een nominale spanning van 0,38/0,66 kV | ||
| MYP-0.66/1.14 | Verplaatsbare afgeschermde rubberen flexibele kabel voor mijnbouw | Als de stroomaansluiting die wordt gebruikt in de mijnbouw |
| machine met een nominale spanning van 0,66/1,14 kV | ||
| MYPJ-3.6/6 | Bewaking verplaatsbare afgeschermde rubberen flexibele kabel voor mijnbouw | Als de stroomaansluiting die wordt gebruikt in de mijnbouw t |
| ransformer en vergelijkbare apparatuur met een nominale spanning van 3,6/6 kV | ||
| MYPTJ-3.6/6 | Metalen afgeschermd bewakingstype verplaatsbaar | Als de stroomaansluiting die wordt gebruikt in de mijnbouw |
| rubberen flexibele kabel | transformator en vergelijkbare apparatuur met een nominale spanning van 3,6/6 kV | |
| MYP-3.6/6 | Verplaatsbare afgeschermde rubberen flexibele kabel voor mijnbouw | Mijnbouwapparatuur met een nominale spanning van 3,6/6 kV |
| de min. omgevingstemperatuur is -20°C | ||
| MYPT-3.6/6 | Verplaatsbare metalen afgeschermde rubberen flexibele kabel voor mijnbouw | Mijnbouwapparatuur met een nominale spanning van 3,6/6 kV |
| de min. omgevingstemperatuur is -20°C | ||
| MYPD-3.6/6 | Verplaatsbare afgeschermde rubberen flexibele kabel voor mijnbouw | Mijnbouwapparatuur met een nominale spanning van 3,6/6 kV |
| de min. omgevingstemperatuur is -40°C | ||
| MYPTD-3.6/6 | Verplaatsbare metalen afgeschermde rubberen flexibele kabel voor mijnbouw | Mijnbouwapparatuur met een nominale spanning van 3,6/6 kV |
| de min. omgevingstemperatuur is -40°C | ||
| MZ-0.3/0.5 | Boorkabel voor mijnbouw | Als de stroomaansluiting van de boor met een nominale |
| spanning van 0,3/0,5 kV | ||
| MZP-0.3/0.5 | Afgeschermde boorkabel voor mijnbouw | Als de stroomaansluiting van de boor met een nominale |
| spanning van 0,3/0,5 kV | ||
| MYQ-0.3/0.5 | Verplaatsbare lichtgewicht rubberen flexibele kabel voor mijnbouw | Verlichting in de mijn, als de stroomaansluiting |
| van de vergrendeling en besturingssignalen | ||
| gebruikt in de transportmachine en apparatuur |
Wij zijn gefocust
Wij zijn gespecialiseerd in de productie en export van vele soorten draad en kabels. We hebben professionele ingenieurs, geschoolde arbeiders, geavanceerde productieapparatuur en wetenschappelijk management.
Onze toewijding aan service en onze mogelijkheden om de ideale oplossingen voor uw toepassing te bieden, vormen de basis voor onze groei. Wanneer u naar Ninggang komt, kunt u persoonlijke aandacht verwachten. Onze experts helpen bij het identificeren, oplossen en leveren van uw flexibele kabelbehoeften en -vereisten - voor elke omgeving.
| Kernmaat | Isolatiedikte | Totale diameter | ||||
| Fase | Aarding | Besturing | Fase | Dikte | MCDP 0.38/0.66 | |
| 3x16 | 1x4 | 3x2.5 | 1.6 | 4.5 | 33 | 38 |
| 3x25 | 1x6 | 4x2.5 | 1.8 | 5.5 | 39 | 45 |
| 3x35 | 1x6 | 4x4 | 1.8 | 5.5 | 42.5 | 48.3 |
| 3x50 | 1x10 | 4x4 | 2 | 5.5 | 47.5 | 54.5 |
| 3x70 | 1x16 | 4x6 | 2 | 6 | 53 | 60.5 |
| 3x95 | 1x25 | 4x6 | 2.2 | 6 | 59.5 | 67 |
| 3x120 | 1x25 | 4x6 | 2.4 | 6 | 63.5 | 72 |
| 3x150 | 1x35 | 4x10 | 2.4 | 6 | 68.5 | 76.5 |
| 3x185 | 1x35 | 4x10 | 2.6 | 6 | 74.3 | 82.5 |
