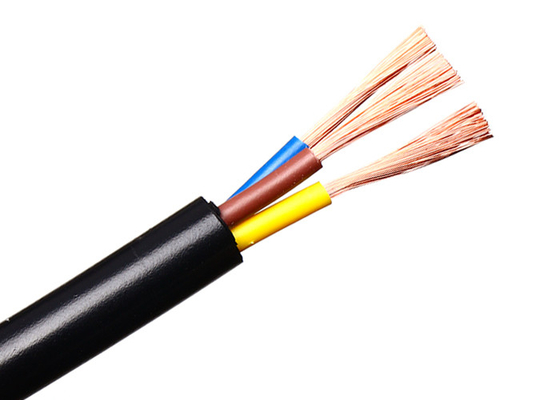

Shanghai Shenghua Kabel 3-aderige 2,5 mm flexibele draad met PVC-isolatie en mantel, meeraderige koperen geleiderkabel

3-aderige 2,5 mm flexibele draad met PVC-isolatie en mantel, meeraderige koperen geleiderkabel

Technische excellentie: precisie aandrijven in industriële automatisering​​

​​Shanghai Shenghua Cable (Group) Co., Ltd.​​—gerangschikt als ​​China's #2 kabelproducent​​ met ​​110.000 km jaarlijkse productie​​

 en ​​21 ISO-gecertificeerde fabrieken​​—herdefinieert betrouwbaarheid met zijn ​​3×2,5 mm flexibele koperen geleiderkabel (H05VV-F)​​. Ontworpen voor schakelapparatuur, motorcontrollers en instrumentatiepanelen, combineert deze IEC 60227-gecertificeerde oplossing ultra-flexibiliteit, duurzaamheid en veiligheid om te voldoen aan de eisen van industriële omgevingen met hoge trillingen wereldwijd.

​​1. Geavanceerde constructie voor kritieke toepassingen​​

• ​​Ultra-flexibele geleiders​​:
  • ​​Klasse 5 Koper (IEC 60228)​​: Geslagen geleiders (bijv. ​​3×49/0,25 mm voor 2,5 mm²​​) maken ​​360° buigflexibiliteit​​ mogelijk, waardoor vermoeidheid in dynamische opstellingen zoals robotarmen of bewegende machines wordt verminderd


  • ​​Lage weerstand​​: Minimaal energieverlies (bijv. ​​0,387 Ω/km​​ voor 50 mm² varianten), waardoor de efficiëntie in stroomverdeling wordt verbeterd


• ​​Drievoudige bescherming​​:
  • ​​PVC/D Isolatie​​: Bestand tegen ​​70°C continue belastingen​​ en chemische blootstelling (bijv. oliën, oplosmiddelen) in industriële panelen


  • ​​PVC-ST5 Mantel​​: Vlamvertragend en slijtvast, waardoor de brandvoortplanting met ​​80%​​ wordt verminderd in gesloten schakelapparatuur (voldoet aan IEC 60332-1/2)


• ​​Ruimtebesparend ontwerp​​:
  • ​​6× OD Buigradius​​: Past in krappe buizen en drukke schakelkasten (bijv. ​​11,4 mm OD​​ voor 3×2,5 mm²)


  • ​​Lichtgewicht constructie​​: ​​162 kg/km​​ gewicht (3×2,5 mm²) vereenvoudigt de installatie met 40% ten opzichte van gepantserde kabels



​​2. Gecertificeerde prestaties en veiligheid​​

• ​​Wereldwijde naleving​​:
  • ​​Normen​​: IEC 60227, GB/T 5023-2008, met optionele BS/DIN/ICEA-certificering


  • ​​Certificeringen​​: CE, RoHS, CCC, KEMA—zorgt voor toegang tot de EU/UKCA-markt


• ​​Elektrische veiligheid​​:
  • ​​300/500V Rating​​: Geoptimaliseerd voor laagspanningsbesturingscircuits.
  • ​​Bestand tegen kortsluiting​​: Bestand tegen 160°C gedurende 5 seconden tijdens storingen



​​3. Technische specificaties (H05VV-F Serie)​​

​​4. Toepassingen die betrouwbaarheid herdefiniëren​​

• ​​Motorstarters & controllers​​: Flexibele geleiders absorberen trillingen in HVAC-systemen en transportbanden


• ​​Gelijkrichterapparatuur​​: PVC/D-isolatie is bestand tegen thermische belasting in stroomconversie-eenheden


• ​​Integratie van hernieuwbare energie​​: Verbindt zonne-omvormers in schakelapparatuur (70°C tolerantie)



​​5. Waarom kiezen wereldwijde marktleiders voor Shenghua?​​

• ​​Productiecapaciteiten​​:
  • ​​80+ Kabeltypen​​: Van stroomoverdracht tot supergeleidende oplossingen (bijv. toonaangevende 35kV-kabels)


  • ​​Zero-defectbeleid​​: Rigoureuze kwaliteitscontrole in overeenstemming met IEC 60227 en GB/T 5023


• ​​Flexibiliteit in de toeleveringsketen​​:
  • ​​10 dagen wereldwijde levering​​: Vochtbestendige haspels met BOPP-tape + hygroscopische doppen


• ​​Ongeëvenaarde ondersteuning​​:
  • ​​24/7 Technische hotline​​: 72 uur wereldwijde respons (24 uur in Shanghai)


  • ​​PICC-ondersteunde garantie​​: 12 maanden dekking inclusief gratis debugging

Beschrijvingen

Gewone PVC-mantelkabel
Codeaanduiding: 60227 IEC53 (Internationaal), RVV(H05VV-F) 300/500V(China)
Constructies
①   Geleider: Flexibele koperen geleider, conform IEC 60228 klasse 5
②   Isolatie: PVC/D
③   Mantel: PVC type ST5

Toepassingen

Gebruikt in de schakelbesturing, relais- en instrumentatiepanelen van stroomschakelapparatuur en voor doeleinden zoals interne connectoren in gelijkrichterapparatuur, motorstarters en controllers.
Normen
Internationaal: IEC 60227
China: GB/T 5023-2008
Andere normen zoals BS, DIN en ICEA op aanvraag
Technische gegevens
Nominale spanning: 300/500 V
Max. geleidertemperatuur bij normaal gebruik: 70℃
Min. buigradius: 6 x kabel OD
Certificaten
CE, RoHS, CCC, KEMA en meer op aanvraag
