Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Type: | XLPE Geïsoleerde Machtskabel | Functie: | Laagspanning |
|---|---|---|---|
| Geleiderscherm:: | Halfgeleider | Proefproef: | Vrij |
| Isolatie kleur: | geel, blauw | Voordelen: | Slijtvastheid |
| Schil: | PVC of FR-PVC type ST2 volgens IEC 60502, zwart | scherm: | Koperband |
| bedrijf: | de groep shenghua | Merken: | Sh Kabel |
| Markeren: | 36Kv XLPE Geïsoleerde Stroomkabel,Slijtvastheid XLPE Geïsoleerde Stroomkabel,Kabel van de laag Voltage de Xlpe Geïsoleerde Macht |
||

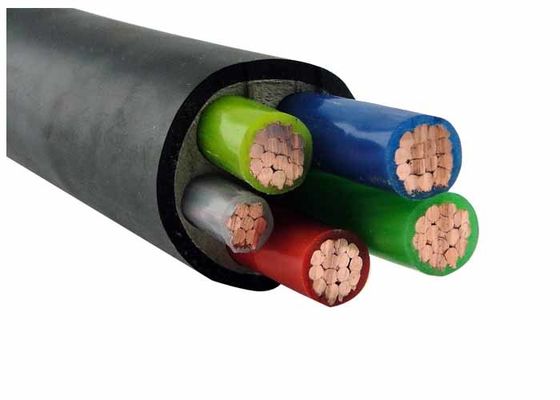

Laagspannings XLPE geïsoleerde stroomkabel 21/35 ((36)Kv slijtvastheid
In een tijd waarin energie-efficiëntie en duurzaamheid van infrastructuur van het allergrootste belang zijn, levert Shanghai Shenghua Cable Group geavanceerde oplossingen met zijn 21/35kV XLPE geïsoleerde stroomkabels.Ontworpen voor lage-spanningstoepassingenDeze kabels combineren superieure elektrische prestaties, uitzonderlijke slijtvastheid en voldoening aan wereldwijde normen, waardoor ze de ideale keuze zijn voor moderne elektriciteitsnetwerken.
Shenghua's kabels zijn uitstekend onder strenge operationele eisen:
Deze eigenschappen zorgen voor een lange levensduur in harde omgevingen, van industriële installaties tot kustgebieden met een hoog zoutgehalte of blootstelling aan chemicaliën.
Elke Shenghua XLPE kabel is geconstrueerd met precisie:
Dit ontwerp vermindert het energieverlies met 30% in vergelijking met traditionele PVC-kabels en verlengt de levensduur van de kabel tot meer dan 50 jaar.
Shenghua houdt zich aan strenge internationale normen:
Belangrijke gegevens voor de 4-kern aluminiumkabels van Shenghua:
| Leider (mm2) | Isolatiedikte (mm) | Max. gelijkstroomweerstand (Ω/km) | Huidige rating (A) |
|---|---|---|---|
| 4 × 120 | 1.2 | 0.253 | 220 (lucht) / 240 (grond) |
| 4 × 240 | 1.7 | 0.125 | 345 (lucht) / 355 (grond) |
| 4 × 400 | 2.0 | 0.078 | 445 (lucht/grond) |
Een hogere doorsnede (bijv. 400 mm2) maakt een efficiënte stroomoverdracht mogelijk in datacenters of netonderstations.
Shenghua's kabels worden wereldwijd vertrouwd voor:
XLPE-geïsoleerde stroomkabeltoepassingen
Het product wordt gebruikt in elektriciteits- en distributielijnen met een verhoogde spanning.maar heeft ook een sterke weerstand tegen chemische corrosie, warmteveroudering en milieustress.
XLPE-geïsoleerde elektriciteitskabelconstructie
Leider: Compacte aluminiumleider met strengen, Cl.2 volgens IEC 60228
Isolatie: XLPE (cross-linked polyethyleen) met een waarde van 90 oC
Bescherming: PVC of FR-PVC type ST2 tot en met IEC 60502, zwart
XLPE-standaarden voor geïsoleerde stroomkabels
Internationaal: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 alleen voor ZR-YJLV)
Andere normen zoals BS, DIN en ICEA op aanvraag
XLPE-geïsoleerde stroomkabel Technische gegevens
Nominale spanning: 21/35 ((36) kV
Maximale geleidertemperatuur: onder normale (90 oC), noodsituatie (130 oC) of kortsluiting niet langer dan 5 s (250°C).
Min. Omgevingstemperatuur 0 oC, na installatie en alleen wanneer de kabel in een vaste positie is
Min. Buigradius: 20 x kabel O.D. voor een enkele kern
15 x kabel O.D. voor multi-core
XLPE-geïsoleerde stroomkabel specificaties
| Naam: dwarsdoorsnede van de geleider | Strengen nr./dia. van dirigent | Isolatiedikte | Dikte van de omhulsel | Ongeveer. | Bij benadering. Gewicht | Max. DC-weerstand van de geleider (20 °C) | Testspanning AC | Huidige rating | |
| mm2 | pc/mm | mm | mm | (mm) | in kg/km | Ω /km | kV/5min | In de lucht (A) | In de bodem ((A) |
| 4 × 4 | Een halve.25 | 0.7 | 1.8 | 13.0 | 155 | 7.41 | 3.5 | 27 | 36 |
| 4 × 6 | Een halve.76 | 0.7 | 1.8 | 14.0 | 184 | 4.61 | 3.5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0.7 | 1.8 | 17.0 | 258 | 3.08 | 3.5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0.7 | 1.8 | 20.0 | 366 | 1.91 | 3.5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0.9 | 1.8 | 23.0 | 540 | 1.200 | 3.5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0.9 | 1.8 | 25 | 686 | 0.868 | 3.5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1.0 | 1.8 | 23 | 907 | 0.641 | 3.5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1.1 | 1.8 | 27 | 1192 | 0.443 | 3.5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1.1 | 1.9 | 31 | 1598 | 0.320 | 3.5 | 200 | 210 |
| 4 × 120 | 24 uur per dag.52 | 1.2 | 2.0 | 33 | 1949 | 0.253 | 3.5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1.4 | 2.2 | 38 | 2517 | 0.206 | 3.5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1.6 | 2.3 | 42 | 3091 | 0.1640 | 3.5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1.7 | 2.5 | 47 | 3825 | 0.1250 | 3.5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1.8 | 2.6 | 52 | 4830 | 0.1000 | 3.5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2.0 | 3.1 | 66 | 5840 | 0.0778 | 3.5 | 445 | 445 |
