Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| leider: | Aluminium | Isolatie: | XLPE |
|---|---|---|---|
| Schede: | PVC | Nr van Kern: | 1 |
| Nominale spanning: | 1KV-35KV | Materiaal van Pantser: | Staaldraad of Staalband |
| Het scherm: | De Band van de Coopedraad | ||
| Hoog licht: | gepantserde elektrokabel,Gepantserde Elektrische Kabel |
||
De aangepaste Gepantserde Elektrokabel van de Aluminiumleider, Gepantserde Machtskabel
Beschrijving:
CU/XLPE /S TA/PVC, CEI 60502
CEI 60502, CEI 60228, GB/T 12706.1-2008.
CE, CCC, KEMA

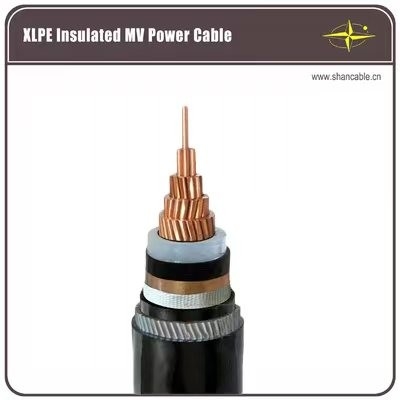

Bouw
Leider: De cirkel vastgelopen Aluminiumleider, is met CEI 60228 klasse 2 in overeenstemming
Isolatie: XLPE/A
Het scherm: Koperdraad/Band
Het binnen Behandelen: Pvc
Pantser: Gegalvaniseerde Staaldraad of band
Schede: Pvc-type ST2 aan zwarte CEI 60502,
Nota: Isolatiekleur vanaf normen of klantenvereiste
Toepassingen
Gebruikt voor Machtstransmissie en distributielijn met voltage geschat bij 35kv en hieronder. Vergeleken met pvc Geïsoleerde Machtskabel, XLPE-schept de machtskabel niet alleen kenmerken van uitstekende bestand elektriciteit, mechanisme, hitte en verouderen, milieu spanning-bestand en chemische corrosiebestendige, maar ook eenvoudige structuur op, lichtgewicht, geen beperking door daling te leggen, en toelage op hoge temperatuur voor werken het op lange termijn.
Voor Layling binnen en in openlucht. Bekwaam om bepaalde tractie tijdens installatie, maar niet externe mechanische krachten te dragen. Normen
Internationaal: CEI 60502, CEI 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op verzoek
Technische gegevens
Nominale spanning: 2-35 kV
Max. Leidertemperaturen.: normaal (90°C), sluit neen meer kort dan 5 s (160°C wanneer sectie-gebied onder 300mm2,140°C wanneer sectie-gebied boven 300mm2)
Min. Omringende Temperaturen.: De kabel zal pre verwarmd worden als de omgevingstemperatuur onder 0°C is
Min. Buigende Straal: enige kernkabel 20(d+D) ±5%
Multi-core kabel 15(d+D) ±5%
Certificaten
Ce, RoHS, CCC, KEMA en meer anderen op verzoek
4 lijst van het voltage, de kernen en de dwarsdoorsnede
| Punt | Categorie A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categorie A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Enige kern | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Kern drie | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
De kabel met Categoriea nominale spanning wordt gebruikt in de situatie die niet meer dan 1 min. het aan de grond zetten van fouten duurzame tijd vereisen. Voor de kabel met Categorieb nominale spanning, is de aan de grond zettende fouten duurzame tijd normaal niet meer dan 1 uur, is max. duurzame tijd niet meer dan 8 uren, zou de jaarlijkse duurzame tijd van de grondfout totaal niet meer dan 125 uren moeten zijn, omvat de Categorie C al systeem verwacht Categorie A en B.
Beschrijving:
CU/XLPE /S TA/PVC, CEI 60502
CEI 60502, CEI 60228, GB/T 12706.1-2008.
CE, CCC, KEMA

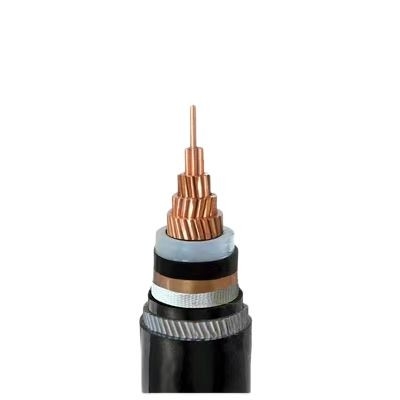

Bouw
Leider: De cirkel vastgelopen koperen geleider, is met CEI 60228 klasse 2 in overeenstemming
Isolatie: XLPE/A
Het binnen Behandelen: Pvc
Pantser: Gegalvaniseerde Staaldraad of band
Schede: Pvc-type ST2 aan zwarte CEI 60502,
Nota: Isolatiekleur vanaf normen of klantenvereiste
Toepassingen
Gebruikt voor Machtstransmissie en distributielijn met voltage geschat bij 35kv en hieronder. Vergeleken met pvc Geïsoleerde Machtskabel, XLPE-schept de machtskabel niet alleen kenmerken van uitstekende bestand elektriciteit, mechanisme, hitte en verouderen, milieu spanning-bestand en chemische corrosiebestendige, maar ook eenvoudige structuur op, lichtgewicht, geen beperking door daling te leggen, en toelage op hoge temperatuur voor werken het op lange termijn.
Voor Layling binnen en in openlucht. Bekwaam om bepaalde tractie tijdens installatie, maar niet externe mechanische krachten te dragen. Normen
Internationaal: CEI 60502, CEI 60228
China: GB/T 12706.1-2008
Andere normen zoals BS, DIN en ICEA op verzoek
Technische gegevens
Nominale spanning: 2-35 kV
Max. Leidertemperaturen.: normaal (90°C), sluit neen meer kort dan 5 s (160°C wanneer sectie-gebied onder 300mm2,140°C wanneer sectie-gebied boven 300mm2)
Min. Omringende Temperaturen.: De kabel zal pre verwarmd worden als de omgevingstemperatuur onder 0°C is
Min. Buigende Straal: enige kernkabel 20(d+D) ±5%
Multi-core kabel 15(d+D) ±5%
Certificaten
Ce, RoHS, CCC, KEMA en meer anderen op verzoek
4 lijst van het voltage, de kernen en de dwarsdoorsnede
| Punt | Categorie A, B | 3.6/6kV | 6/10kV | 8.7/15kV | 12/20kV | 18/30kV | 21/35kV |
| Categorie A, B | 6/6kV | 8.7/10kV | 12/15kV | 18/20kV | - | 26/35kV | |
| Enige kern | mm2 | 25-1200 | 25-1200 | 35-1200 | 50-1200 | 50-1200 | 50-1200 |
| Kern drie | mm2 | 25-400 | 25-400 | 35-400 | 50-400 | 50-400 | 50-400 |
De kabel met Categoriea nominale spanning wordt gebruikt in de situatie die niet meer dan 1 min. het aan de grond zetten van fouten duurzame tijd vereisen. Voor de kabel met Categorieb nominale spanning, is de aan de grond zettende fouten duurzame tijd normaal niet meer dan 1 uur, is max. duurzame tijd niet meer dan 8 uren, zou de jaarlijkse duurzame tijd van de grondfout totaal niet meer dan 125 uren moeten zijn, omvat de Categorie C al systeem verwacht Categorie A en B.
